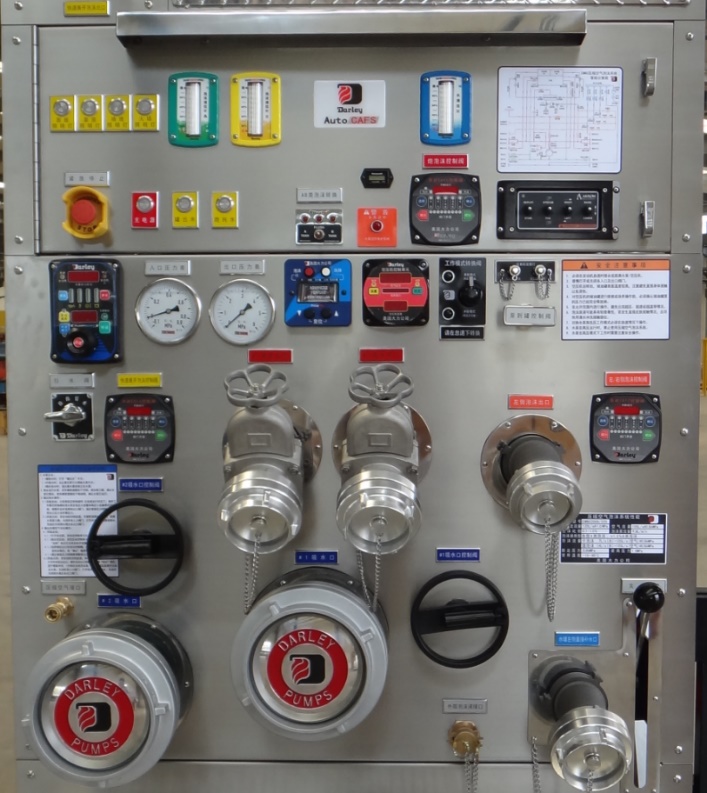

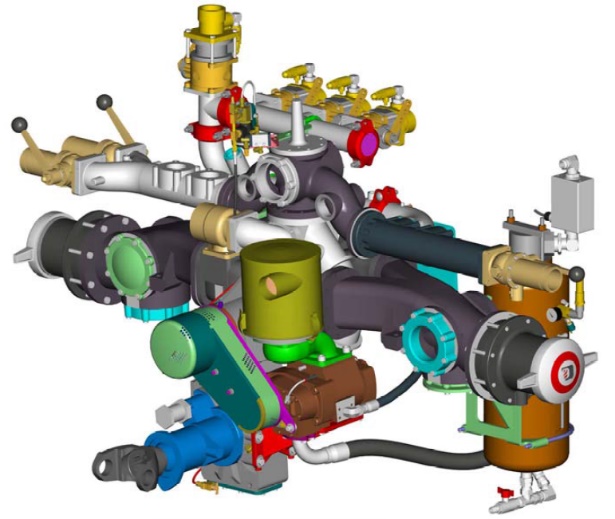

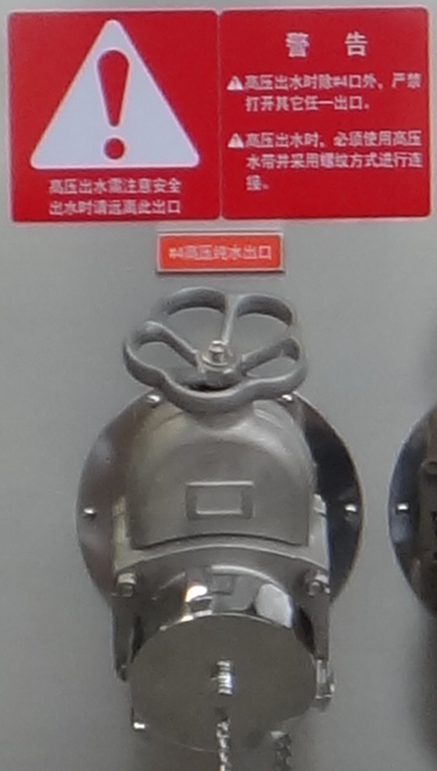

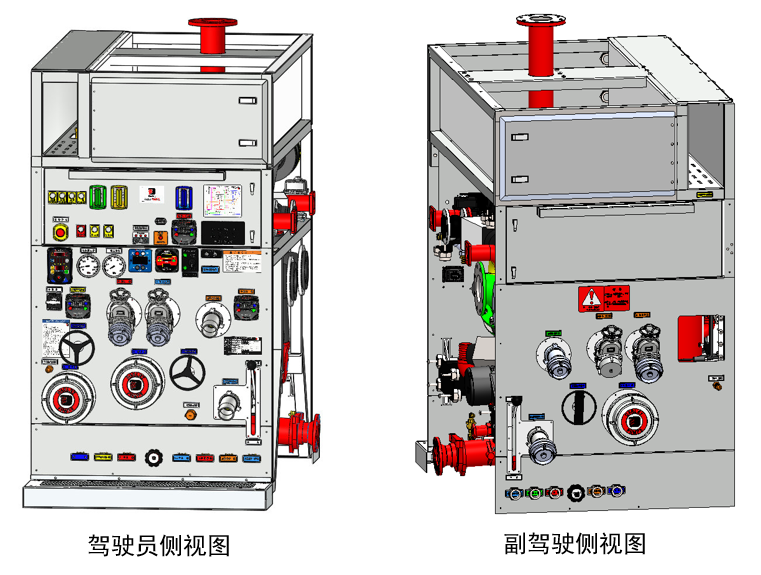

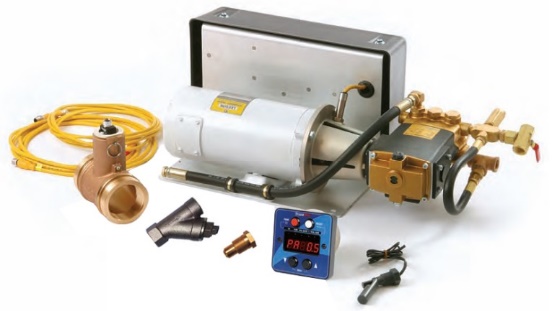

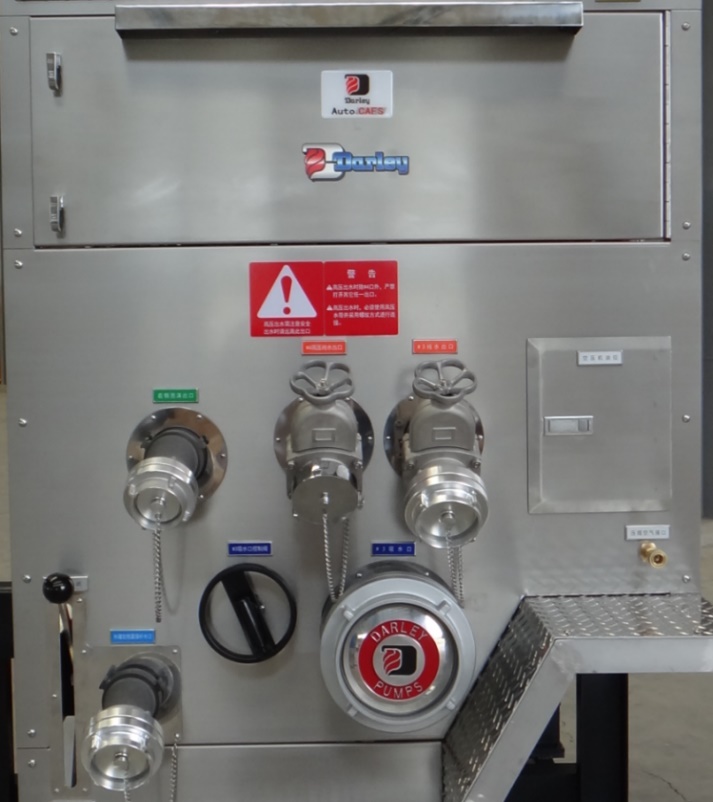

上课了-CAFS系统集成模块（二） 重磅来袭！！！FSB系列泡沫比例混合器升级换代啦！ 03/19/2021 上课了-CAFS系统集成模块（三） 大力技术小课堂开课啦！本期我们继续介绍大力主打的模块产品：CAFS系统集成模块。前两篇小编已经为大家介绍了：两种结构形式CAFS集成模块，后置安装、后侧吸水、后侧出水和后置安装、后侧吸水、两侧出水。今天我们介绍的是中置安装，两侧吸水，两侧出水结构形式CAFS集成模块。中置安装是指集成模块的安装位置位于车辆中部，水泵多数是采用断轴取力器来获得动力，还有部分水泵则是通过变速箱取力器来获得动力；两侧吸水是指水泵外吸口位于车辆两侧，操作人员根据灭火现场实际情况选择在车辆左侧或右侧进行外吸水及接受外部正压来水管道的铺设操作，这样车辆摆放位置更加灵活，可适应复杂的火灾现场的环境；两侧出水是指集成模块的出口是朝向两侧，这也是多数灭火消防车的主流布置形式，这样的出口方向，在前面一期文章里已有介绍，在此不做赘述了。集成模块的配置一、水泵EM2000型水泵；低压工况：120L/S@1.0MPa;高压工况：20L/S@4.0MPa。二、空压机系统螺杆式空压机;空气流量：6.2m3/Min@1.0MPa;空压机采用电磁离合器作为接合控制方式，可实现热接合及热脱离，具有多重保护功能。三、泡沫比例混合器全自动比例混合器;柱塞式正压型泡沫泵;泡沫液流量有两种规格可选：9.8L/Min或18.9L/Min;采用电驱动方式;全自动闭环控制;保证精确的泡沫混合比例。四、CAFS出口控制阀采用电动阀执行器驱动阀门的方式，因此控制水量和空气量的阀门可以做到无级调节，任意改变泡沫干湿程度。控制单元预先设置了阀门开度参数，只需一键式操作即可自动控制泡沫干湿程度，并支持用户自行更改或设定泡沫的干湿程度，另具有无泡沫保护功能，避免水带喘振，最大程度保护消防队员的使用安全。五、管路系统定制设计的管路系统，包括水泵入水管路、出口纯水管路、泡沫混合管路、空气管路、排水管路和其它辅助管路等，相应每条管路上的阀门及控制也包含在配置中。具体配置1、罐到泵管路，左右两侧各一根，管路通径DN125，每根管路上均包含了一个气动蝶阀；2、外吸水管路，配置情况是：左侧设置两个吸水管路，右侧设置一个吸水管路，管路通径均为DN150，管路中包含了一个吸水口手动蝶阀；3、常规出水管路，左两侧设置2个+右侧设置1个，管路通径DN80。每个出口配控制阀，控制阀形式：球阀或者闸阀，水带接扣类型：卡式或者快插；4、高压出口，右侧单独设置一个高压出水口，管路通径DN80，出口配高压专用闸阀，水带接扣类型采用的也是高压专用的螺纹连接形式；5、泡沫出口管路通经，DN65，总共配有四个出口：左右两侧各一个，水炮一个，再加上快速展开出口。每个CAFS出口配有调节型电动阀组，阀组里面配置包含水阀和空气阀；6、泡沫液外吸管路通经，DN25，接口使用快速接头方便连接外吸管；7、空气出口管路通经，DN13，可对外输出纯压缩空气，为各种气动工具和救援装备提供气源动力；8、水罐补水管路通经，DN80，左右两侧各一个；9、 主面板，由于是中置结构，集成模块左右两侧都设置有面板，左侧的为主面板，右侧的为副面板。左侧主面板分为上下两块，上面的是电子显示仪表面板，集中布置有液位计、操作开关、急停按钮和小时计等各种电子显示仪表，另外也包括有LED面板照明灯，此仪表面板采用侧翻转结构，当面板打开之后，人员即可进入集成模块内部进行必要的检查维修或者维护保养等操作。下面的是操作及出口面板，设置有水泵压力控制器、泡沫泵控制单元，空压机控制单元，泡沫出口控制阀和真空泵引水阀等相关的各种控制器，集成模块的多数操作都是在这个面板上来完成的；左侧的两个吸水口，两个常规出水口、一个CAFS出口、压缩空气出口和水罐补水口也都位于下面这块面板上；10、副面板，这块副面板也分为上下两块小面板，上面面板采用侧翻转结构，当面板打开之后，人员即可进入集成模块内部进行必要的检查维修或者维护保养等操作；下面面板作为出口面板，面板上设置有：右侧的外吸水口一个，常规出水口一个、高压水口一个，CAFS出口一个，压缩空气出口一个和水罐右侧补水口一个，当然面板照明灯也是必不可少的。关于集成模块，今天是第四讲，下一期，小编将进行集成模块小课堂的课堂总结。敬请期待~错过前几期关于集成模块介绍的小伙伴请戳下面链接哦~上课了-HM紧凑型水泵集成模块上课了-CAFS系统集成模块（一）上课了-CAFS系统集成模块（二）— END — 上课了-CAFS系统集成模块（二） 重磅来袭！！！FSB系列泡沫比例混合器升级换代啦！
