本期我们继续介绍大力主打的模块产品:CAFS系统集成模块。作为一款相对完整的压缩空气灭火系统,CAFS系统集成模块是将水泵系统、空压机系统、泡沫系统、管路系统集成为模块,并配有完整的模块控制系统和确保模块可靠运行的辅助装置。
高度集成的模块具有配置合理、结构紧凑、安装便捷、性能优良、操作简便统一等优点。
今天我们介绍的是
后置安装,后侧吸水,两侧出水结构形式
CAFS集成模块
后置安装是指集成模块的安装位置位于车辆后部;后侧吸水是指水泵外吸口位于车辆后部。这两点结构和上一篇文章介绍的集成模块产品是一样的,区别在于系统中各出口的方向。
上一篇文章介绍的集成模块产品的出口是朝向车辆后部,那种结构布局适合中/小型车的布局,而今天介绍的集成模块的出口是朝向两侧,这种结构布局更多的应用在主战消防车型上。
出口朝向从后部面板改为两侧,使得人员的操作安全性进一步提高。原因是人员操作的面板这一侧没有出水口或泡沫出口了,不存在任何影响操作安全的因素。另外,面板空间也会更加充裕,面板上的各种控制器、显示仪表、操作开关的布局也会更加合理。
水泵:KSP1000型水泵,额定流量:60L/S@1.0MPa。

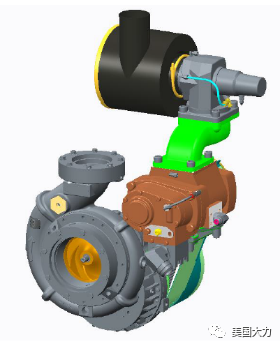

空压机系统:螺杆式空压机,空气流量:6.2m3/Min@1.0MPa。空压机采用电磁离合器作为接合控制方式,可实现热接合及热脱离,具有多重保护功能。

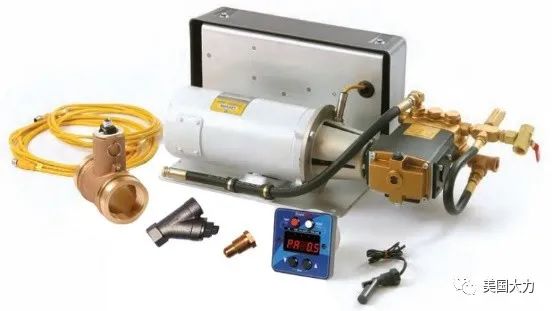

泡沫比例混合器:全自动比例混合器,柱塞式正压型泡沫泵,泡沫液流量有两种规格可选:9.8L/Min或18.9L/Min。采用电驱动方式,全自动闭环控制,保证精确的泡沫混合比例。

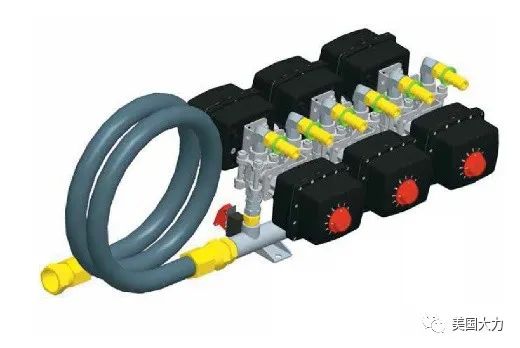

CAFS出口控制阀:采用电动阀执行器驱动阀门的方式,因此控制水量和空气量的阀门可以做到无级调节,任意改变泡沫干湿程度。控制单元预先设置了阀门开度参数,只需一键式操作即可自动控制泡沫干湿程度,并支持用户自行更改或设定泡沫的干湿程度,另具有无泡沫保护功能,避免水带喘振,最大程度保护消防队员的使用安全。
管路系统:定制设计的管路系统,包括水泵入水管路、出口纯水管路、泡沫混合管路、空气管路、排水管路和其它辅助管路等,相应每条管路上的阀门及控制也包含在配置中。具体配置:

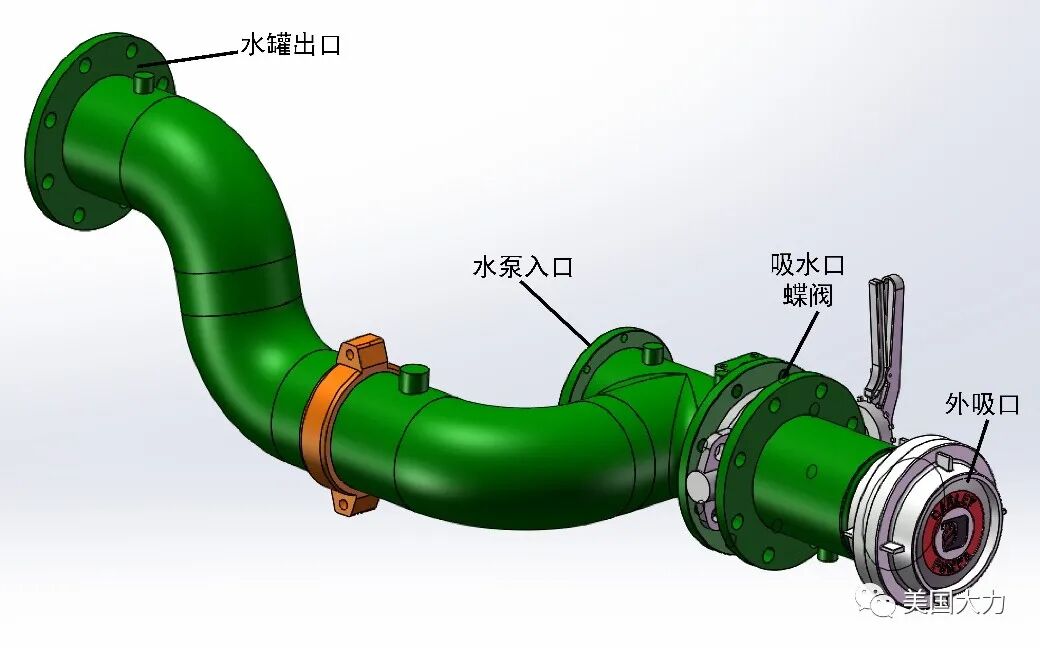

1、泵入口管路,DN150,包含罐到泵管路和外吸水管路以及吸水口蝶阀;
2、常规出水管路,DN80,左右两侧各2个,每个出口配控制阀,控制阀形式:球阀或者闸阀,水带接扣类型:卡式或者快插;
3、泡沫出口管路,DN65,左右两侧各一个,每个出口配有调节型电动阀组,阀组里面配置包含水阀和空气阀;

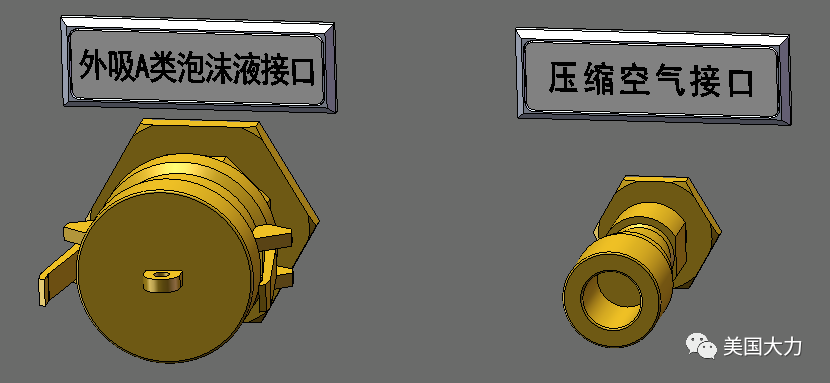

4、泡沫液外吸管路,DN25,接口使用快速接头方便连接外吸管;
5、空气出口管路,DN13,可对外输出纯压缩空气,为各种气动工具提供气源动力;
6、水罐补水管路,DN80,左右两侧各一个。

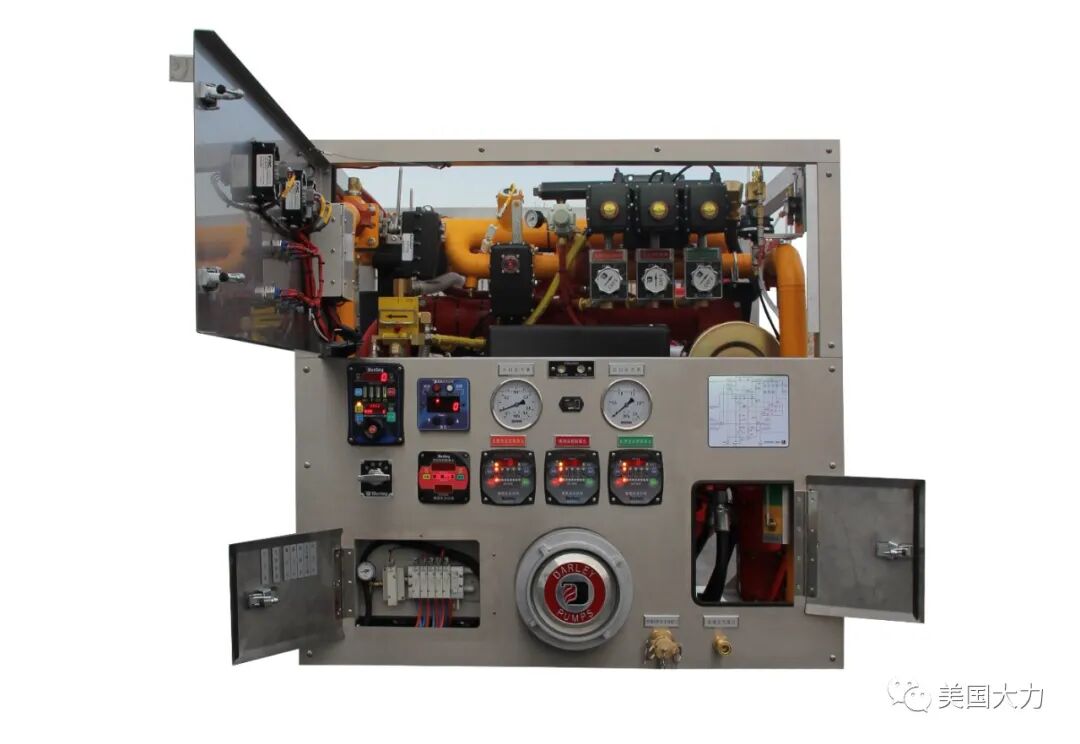

面板,按照使用功能分为出口面板和控制单元面板。控制单元面板上集中布置有各种控制器、开关以及面板照明灯,此面板采用侧翻转结构,当面板打开之后,人员即可进入集成模块内部进行必要的检查维修或者维护保养等操作。
