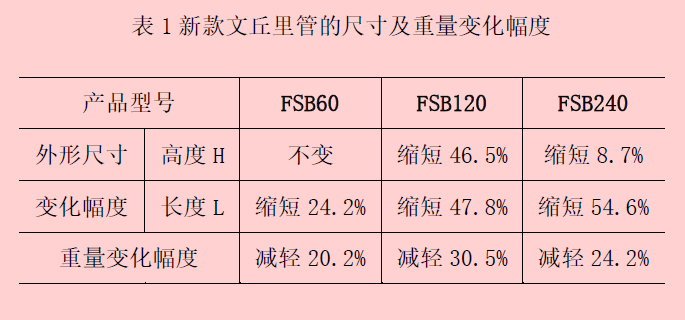

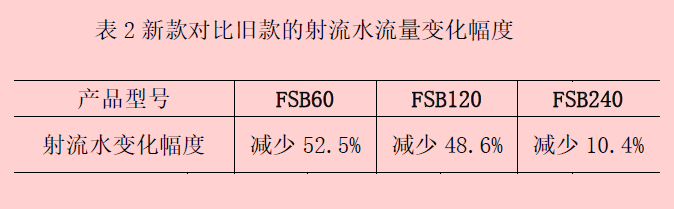

上课了-CAFS系统集成模块(三) 你问我答——集成模块课堂小结 04/16/2021 重磅来袭!!!FSB系列泡沫比例混合器升级换代啦! 美国大力公司FSB系列泡沫比例混合器升级换代啦作为一款在市场销售多年的成熟的产品,FSB系列混合器已经深得众多用户的认可与广泛的应用。美国大力公司以精益求精的一贯理念,经过反复研究设计,终于在今年完成了对FSB的优化与改进。在保留原有设计特点的同时,新款产品更加高效、精巧。下面,让我们用数据表述此次升级换代的FSB系列产品。外形尺寸新款产品通过缩短产品尺寸,减轻了产品重量,更加紧凑、短小精悍,为灭火系统中的安装和布局节省更多空间。1、文丘里管新款产品的文丘里管都缩短了外形尺寸,重量也有不同幅度减轻,详见下方对比表。2、计量阀旧款产品按照传统对流量传感器管路的设计要求,使用了一个较长的计量阀入口管,以确保泡沫流量传感器读数平稳、精准。这样就要求有较多的安装空间,对于空间本就不富裕的泵房,在布置上就略显困难。为解决这个问题,美国大力公司经过不断探索,终于攻克了既要缩短尺寸又要保证性能、测量精度及稳定性这个课题!新款FSB240的计量阀长度缩短了34.7%,重量减轻7.6%。值得一提的是,尺寸缩短的同时,泡沫流量传感器的计量精度和稳定性丝毫不受影响,计量阀的吸液能力也没有缩水。以下是升级前后的尺寸对比:结构形式计量阀在原有的(标准)上下结构形式的基础上,增加了左右结构形式以供选择。1、(标准)上下结构驱动模块在泡沫流量传感器上/下方向,见下图。2、左右结构驱动模块在泡沫流量传感器左/右方向,见下图。注意:无论哪种结构形式,安装时,2个泡沫流量传感器还是要求水平放置。性 能新款产品不仅在外形尺寸上做足了文章,性能上也有大幅提高,主要体现在优化改进后的文丘里管效率提高上。1、门槛低新款产品的文丘里管,能利用较小压力的射流水,产生足以获得最大吸液能力的压差,使得吸液过程更加轻松。2、效率高在保证性能的前提下,射流水大大减少。为什么要降低射流水呢?射流水也可以理解为内部循环水,仅用来吸泡沫液,不作为灭火输出。射流水用量越少,则实际能用于灭火的水就越多,所以在保证性能的前提下,射流水越少越好。以下是改进前后的射流水流量变化幅度。在尺寸精简、结构多样、性能强劲的加持下,新一代FSB系列泡沫比例混合器的实力有着质的飞跃。它不仅减少了安装空间,也为车辆的配置提供了更多的可能性。在新一代FSB系列泡沫比例混合器推出之后,美国大力公司产品矩阵的战斗力进一步增强,升级改造的新时代令人期待。 上课了-CAFS系统集成模块(三) 你问我答——集成模块课堂小结
