大力技术小课堂开课啦！
上一期小编给大家介绍了集成模块的一款入门产品——HM500紧凑型水泵模块，接下来小编将陆续为大家介绍大力主打的模块产品：CAFS系统集成模块。
作为一款相对完整的压缩空气灭火系统，CAFS系统集成模块是将水泵系统、空压机系统、泡沫系统、管路系统集成为模块，并配有完整的模块控制系统和确保模块可靠运行的辅助装置。高度集成的模块具有配置合理、结构紧凑、安装便捷、性能优良、操作简便统一等优点。
今天我们介绍的是
后置安装，后侧吸水，后侧出水结构形式

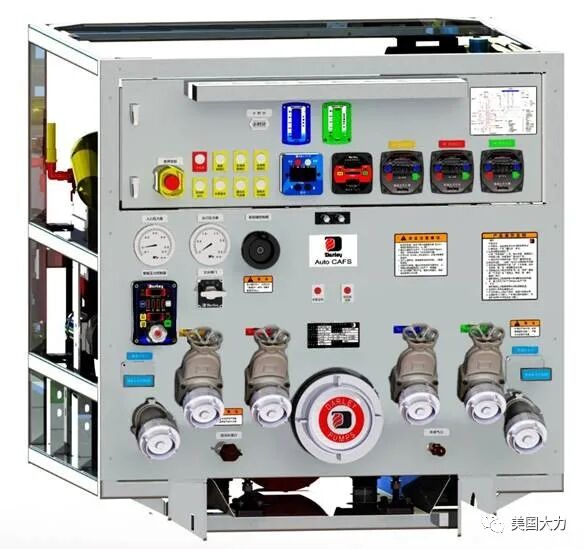

CAFS集成模块
对于后进水后出水的结构来说，顾名思义就是指水泵外吸口位于车辆后部，系统的出口包括纯水出口和泡沫出口也位于车辆后部，这样操作人员站在操作面板这一侧即可完成所有操作。
这种后进后出的结构不占用泵房左右两侧的器材厢空间，尤其适合中小型车型的布局。
由于是定制设计，CAFS集成模块可以按照用户的整车布置方案来调整配置、结构形式和外廓尺寸，多种规格和多种结构形式的集成模块可满足多种车型的设计需求。
高度集成的模块不仅可以减少灭火系统所占用的整车空间，而且模块内部部件及合理的管道布局可充分发挥系统的能力。
模块的选用符合集约化生产要求，简化整车设计，缩短设计、制造和供货周期。
水泵：KSP1000型水泵，额定流量：60L/S@1.0MPa。
空压机系统：螺杆式空压机
空气流量：6.2m3/Min@1.0MPa

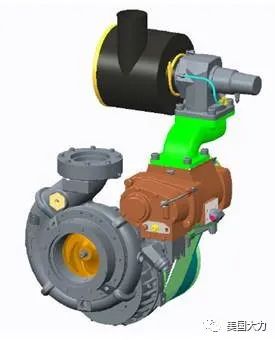

空压机经由水泵输入轴/皮带轮驱动，采用电磁离合器作为接合控制方式，可实现热接合及热脱离，具有多重保护及互锁功能。

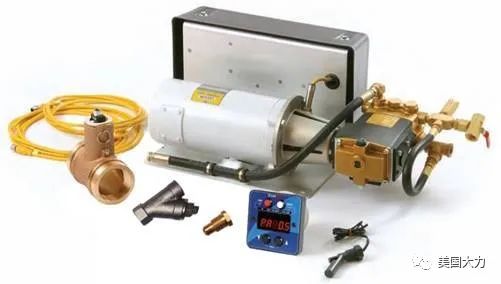

泡沫比例混合器：全自动正压型比例混合器，柱塞式泡沫泵，泡沫液流量有两种规格可选：9.8L/Min或18.9L/Min。采用电驱动方式，全自动闭环控制，保证精确的泡沫混合比例。
CAFS出口控制阀：采用电动阀执行器驱动阀门的方式，因此控制水量和空气量的阀门可以做到无级调节，任意改变泡沫干湿程度。控制单元预先设置了阀门开度参数，只需一键式操作即可自动控制泡沫干湿程度，并支持用户自行更改或设定泡沫的干湿程度，另具有无泡沫保护功能，避免水带喘振，最大程度保护消防队员的使用安全。
管路：定制设计的管路系统，包括水泵入水管路，出口纯水管路，泡沫混合管路，空气管路，排水管路和其它辅助管路等，相应每条管路上的阀门及控制也包含在配置中。
具体配置：
1、泵入口管路，DN150，包含罐到泵管路和外吸水管路；
2、常规出水管路，DN80X2，每个出口配控制阀，控制阀形式：球阀或者闸阀；
3、泡沫出口管路，DN65X2，每个出口配有调节型电动阀组，阀组里面配置包含水阀和空气阀；
4、泡沫液外吸管路，DN25，外吸口使用快速接头方便连接管路；
5、空气出口，DN13，可对外输出纯压缩空气，为各种气动工具提供气源动力；
6、水罐补水管路，DN80X1；
7、泵直接进水管路，DN80X1；

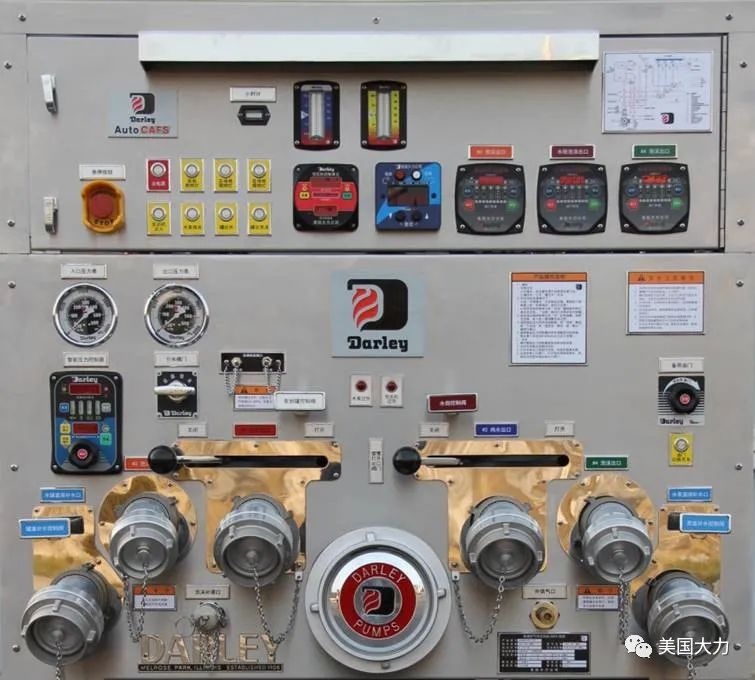

面板，按照使用功能分为出口面板和控制单元面板。

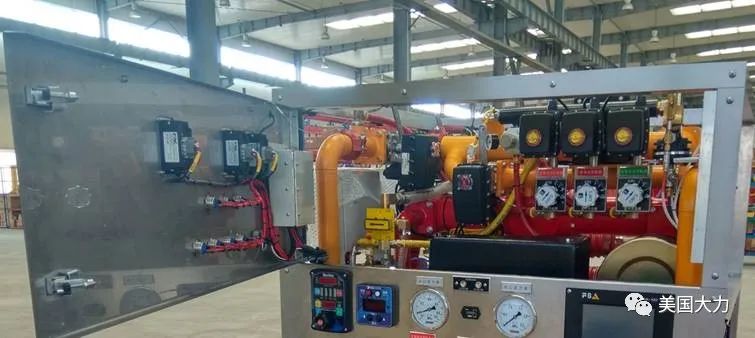

控制单元面板上集中布置有各种控制器，开关以及面板照明灯，此面板采用侧翻转结构，当面板打开之后，人员即可进入集成模块内部进行必要的检查维修或者维护保养等操作。
模块框架，采用重量轻强度高的铝合金材料，整体焊接，是系统内部各个零部件的支撑基础。
后续我们还会介绍下面两款CAFS集成模块产品，敬请期待。
KSPBC-后置后进侧出结构形式
EMBC-中置侧进侧出结构形式
