12/25/2020 上课了——解锁水泵入口管路设计的7个注意事项



大力技术小课堂开课啦！


水泵入口管路是指将水从水源输送到水泵叶轮的管路。

入口管路如果没有进行合理的设计，将大大降低水泵的使用性能。

那么，入口管路的设计需要哪些注意事项呢？

本期文章，小编将为您一一解锁。


问

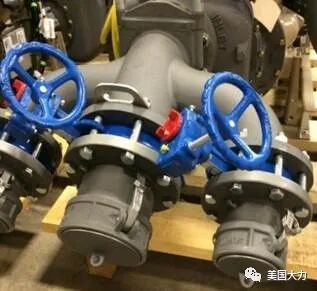

1、什么情况下，应在吸水管连接处设有阀门？

答


对于额定流量不小于100L/s的水泵，应在吸水管连接处设置阀门。







问

2、如何避免较大尺寸的异物进入到水泵里？

答

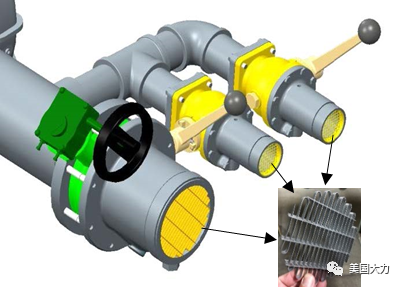

在管路入口应加装滤网，避免较大尺寸的异物进入到水泵里。





问

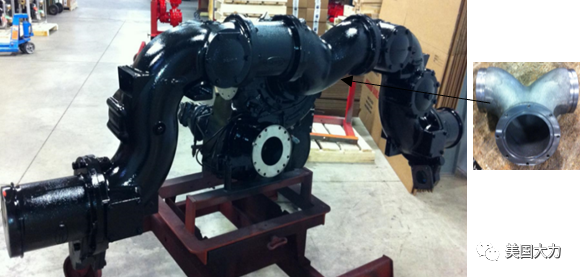

3、管路在转弯处应采用什么弯头？

答


管路在转弯处应采用圆滑过渡的弯头，避免使用直角弯头。




问

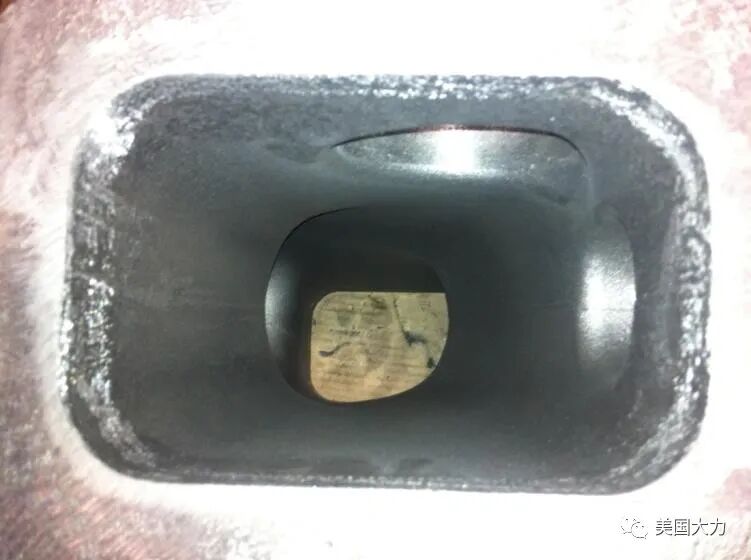

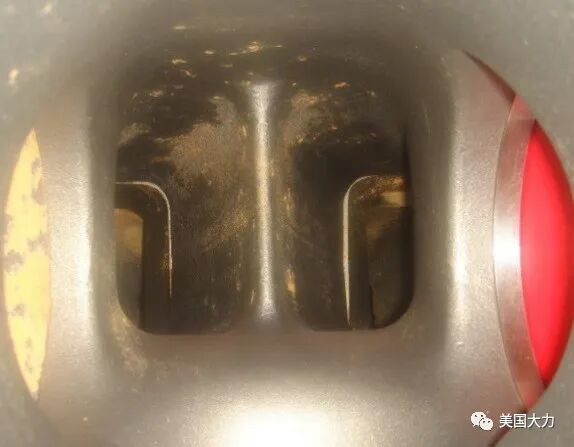

4、管路内壁管件对接处要如何处理？

答


管路在转弯处应采用圆滑过渡的弯头，避免使用直角弯头。




问

5、如何防止给水泵耦合供水时，外界压力水对罐体造成损坏？

答

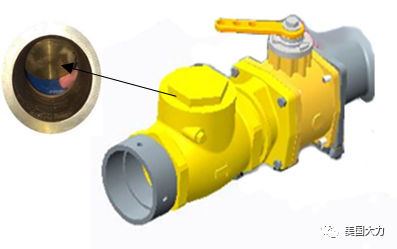

在罐到泵管路上可安装单向阀，防止给水泵耦合供水时，外界压力水对罐体造成损坏。





问

6、怎样才能彻底排放管路残水？

答

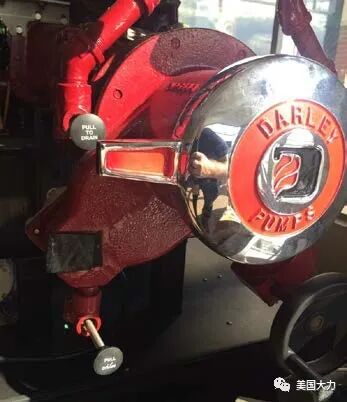

管路最低处加装排水阀以便彻底排放管路残水。






问

7、在外吸水情况下，不同流量规格的水泵如何搭配使用吸水管？

答

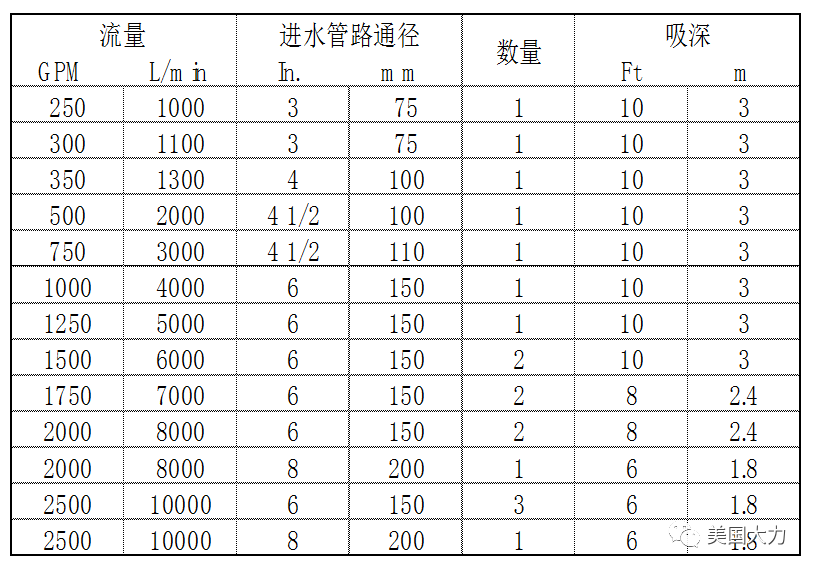

在外吸水情况下，不同流量规格的水泵搭配使用的吸水管，其通径、数量以及吸深在美国NFPA1901标准中都有推荐值。内容见下表：



本期的小课堂就到这里了，

您还想了解什么？

欢迎关注公众号，

持续为您带来精彩内容。
