​水泵作为消防给水设备的一个典型代表，是灭火类消防车中的关键装备，水泵工作时的性能在很大程度上直接决定了灭火效率和结果。

其中在外吸水工况下，吸上高度对于水泵性能又有着极大影响，正确地计算水泵的最大吸上高度，对于保证水泵安全供水，又能最大化发挥水泵性能，具有很重要的意义。

如何计算水泵的吸上高度呢？

今天，小编就请大力公司的技术工程师给大家算一算

水泵的吸上高度与多方面条件有关，计算公式比较复杂：



式中：

H_g—水泵的吸上高度，单位：m；

P_e—吸水水面压力，单位：Pa，（为吸水水面的大气压，海拔越高大气压越低）；

P_v—饱和蒸汽压力，单位：Pa，（与水温有关，水温越高，饱和蒸汽压力越高）；

ρ—流体的密度，单位：kg/m3，（水的密度值取为1.0）；

g—重力加速度，单位：m/                             ，取值：9.8；

[NPSH_r]—当前工况下的水泵允许汽蚀余量，单位：m，（该数值是个变量，与水泵性能有关，水泵工况不一样，则该数值也会发生变化，由水泵厂家提供）；

h_w—入水管路中的阻力损失，单位：m，（该数值是个变量，与吸水管路设计有关，由消防车生产厂家的设计人员确定。管路通径不变情况下，水泵流量越大则阻力损失越大；水泵流量不变情况下，管路通径越小则阻力损失越大）。



由上述公式可知：海拔越高、水温越高、水泵允许汽蚀余量越大、进水管路阻力损失越大，最终会导致水泵的吸上高度越小。

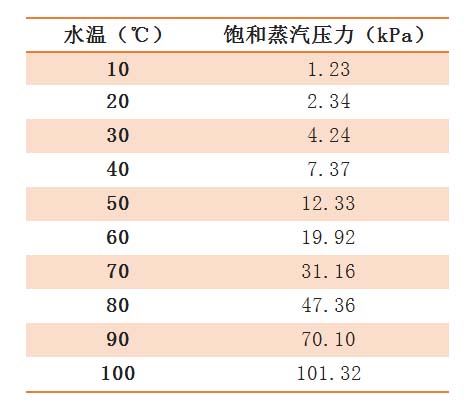

不同温度时水的饱和蒸汽压力见下表：

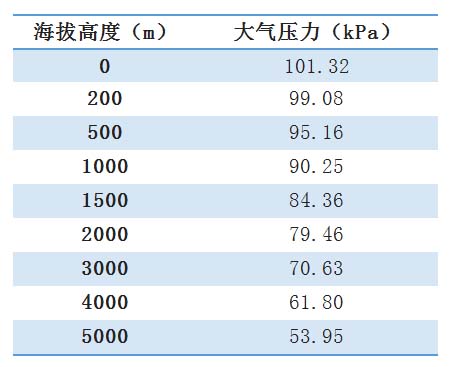

不同海拔时的大气压力见下表：

接下来举两个例子：

例A：

海拔高度对于吸上高度的影响。

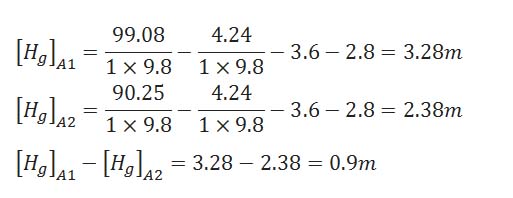

有一款消防车，车上配备的水泵在70L/s@1.0MPa工况下的汽蚀余量[NPSH_r]为3.6m，入水管路的阻力损失（h_w）为2.8m，水温为30℃（查表1得知：饱和蒸汽压力为4.24kPa），分别在海拔200m和1000m高度（查表2得知：大气压力分别为99.08 kPa 和90.25kPa）下工作，则该消防车在当地的吸上高度H_g计算结果：

结论：海拔从200m提高到1000m，对于该消防车的水泵吸上高度影响是降低了0.9m。

例B：

入水管阻力损失对于吸上高度的影响。

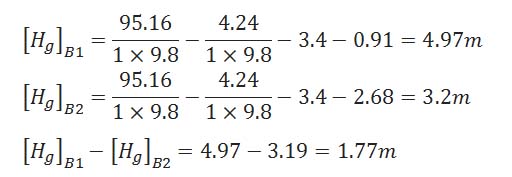

有一款消防车，车上配备的水泵在50L/s@1.0MPa工况下的汽蚀余量[NPSH_r]为3.4m，水温为30℃（查表1得知：饱和蒸汽压力为4.24kPa）在海拔500m高度（查表2得知：大气压力95.16kPa）地区工作，分别用通径150mm和100mm吸水管吸水（通过消防车厂获得入水管路阻力损失h_w分别为：0.91m和2.68m），则该消防车在当地的吸上高度H_g计算结果：

结论：仅仅是更换了吸水管，吸水管直径从150m缩径至1000m，该消防车的水泵吸上高度就会降低1.77m。



以上两个例子的计算结果再次证明：

同样的车在不同的条件下，水泵的吸上高度是会发生变化的。如何根据现场条件，最大化保证水泵的性能，这就需要操作人员和指挥人员具备一定的理论计算能力，做到心中有数，知己知彼百战不殆。

水泵的吸上高度您看明白了吗？欢迎致电了解最专业的技术信息。
